精密手动平移台AT519046

精密手动平移台AT519046

更新:2016-12-20 14:39:10      点击:
提交订单
详情
  特点:

  ·硬铝材质精密加工,表面阳极氧化缎黑

  ·采用进口高精度交叉滚柱导轨,精度更高,承载较大,寿命长

  ·高精度基座和台面保证台子的直线度偏摆,俯仰,运动平行度

  ·位移调整采用测微头或差动测微头驱动

  ·高精度小分辨率测微头保证产品在纳米级的微位移调整

  ·测微头在平移台中央放置,操作方便

  ·采用弹簧复位,消除轴向间隙

  ·台面和底座分布标准孔距的安装孔,方便安装和组合

  ·可与其它系列位移台组成多维调整架

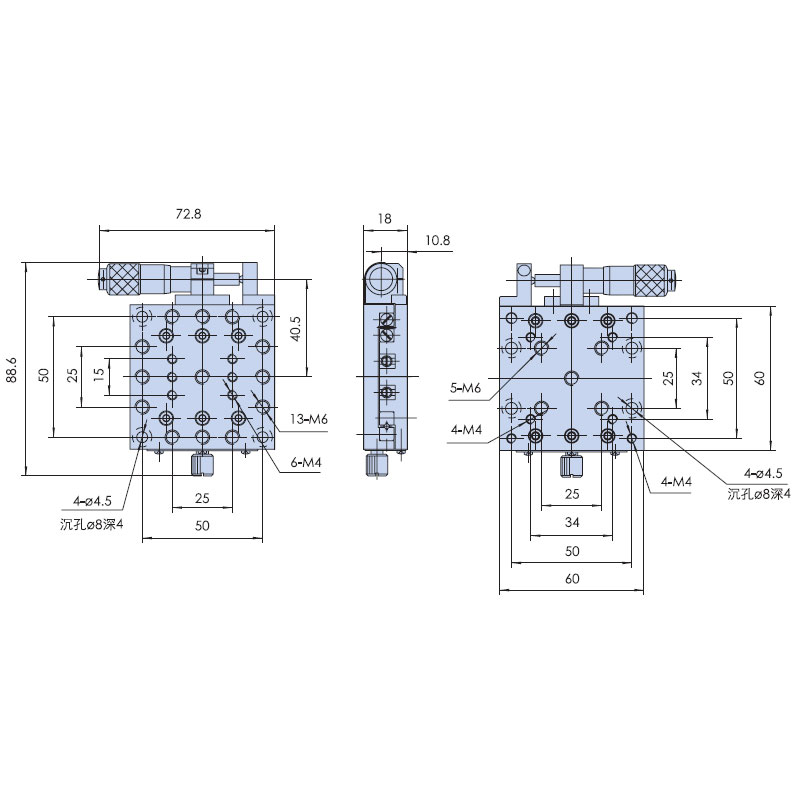

台面尺寸

60mm×60mm

驱动方式

测微头

驱动位置

侧向驱动

行程

13mm

最小刻度

10μ/0.5μ

精度

3μ/1.5μ

最小调整量

2μ/0.1μ

导轨形式

交叉滚柱导轨

承载

10kg

直线度

偏摆

25″

俯仰

15″

台面平行度

15μ

运动平行度

自重

0.4kg

材料

硬铝

表面处理

阳极氧化缎黑
