微波暗室的技术介绍

2017-02-28 17:29:15      点击:

  在实验室内进行天线参量测量的时候,周围环境致使电磁波产生散射、反射和绕射等现象,这些反射、散射和绕射场对测量场的干扰导致测量精度下降,这对方向图的零值深度和副瓣等微弱场的测量,影响特别严重,建立微波暗室就可以解决这个问题。

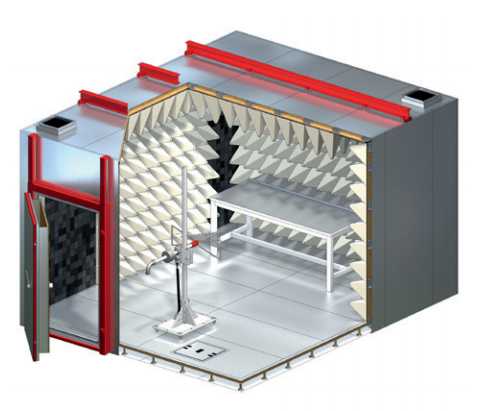

  微波暗室就是周围安装微波吸收材料的实验室。暗室不但用于天线测量,还可以用于目标散射场和绕射场等弱场强的测量。使用暗室除了能减弱干扰场提高测量精度外,还能保证有一个保密的、全天候的测量环境。



  刚开始的时候,暗室采用平板型吸收材料,这种材料的吸收频带较窄。现代宽带微波暗室大多使用锥形或者楔形吸收材料。



  微波暗室性能指标:



  1.吸波材料反射损耗:30MHz~18GHz≥15dB



  2.频率范围:30MHz~18GHz



  3.暗室屏蔽性能



  磁场:14KHz≥75dB150KHz≥100dB



  电场:200KHz~50MHz≥100dB



  平面波:50MHz~1GHz≥100dB



  微波:1GHz~10GHz≥100dB10GHz~18GHz≥90dB



  对于上述文章的叙述,相信大家有一定的了解,如果有其他疑问,可以电话联系雅驰实业,官方电话:021-80394921。欢迎您的咨询。
